SCHEMAT BUDOWY BASENU 0

SCHEMAT BUDOWY BASENU

Budowa basenu betonowego nie jest trudna - wystarczy tylko po męsku podjąć dwie strategiczne decyzje:

  • Wybór techniki obiegu filtrowanej wody: basen ze skimerem przelewowym, lub basen z rynną przelewową.

Zdecydowana większość prywatnych basenów realizowana jest w tej pierwszej technice, mimo że baseny rynnowe wielu osobom początkowo wydają się ładniejsze z powodu podobieństwa do pływalni publicznych. Technologia ta jest jednak ekonomiczniejsza, oraz oferuje łatwiejsze możliwości realizacji budowy i rozbudowy basenu. Baseny z rynnami przelewowymi buduje się głównie w hotelach, spa oraz jako pływalnie publiczne, gdzie potrzeba dobowo filtrować wielkie ilości wody.

  • Wybór materiału do wyłożenia basenu - specjalna zbrojona wykładzina foliowa, lub płytki ceramiczne.

Koszt wyłożenia basenu płytkami jest zazwyczaj około dwukrotnie wyższy, niż przy zastosowaniu tzw. folii basenowej. Obecne zaawansowanie technologiczne folii wykładzinowej, mnogość jej kolorów i wzorów, pozwala spokojnie przekroczyć 10 lat gwarancji producenta na wykładzinę, warunek: fachowy montaż. Dodatkowo miękka folia jest uważana za przyjemniejsze w dotyku podłoże niż chłodna ceramika.

Niezależnie od decyzji o wyłożeniu niecki basenowej ceramiką lub folią, zanim zostanie wbita w grunt "pierwsza łopata" należy wiedzieć czy obieg wody będzie realizowany przez skimer, czy przez rynnę przelewową.

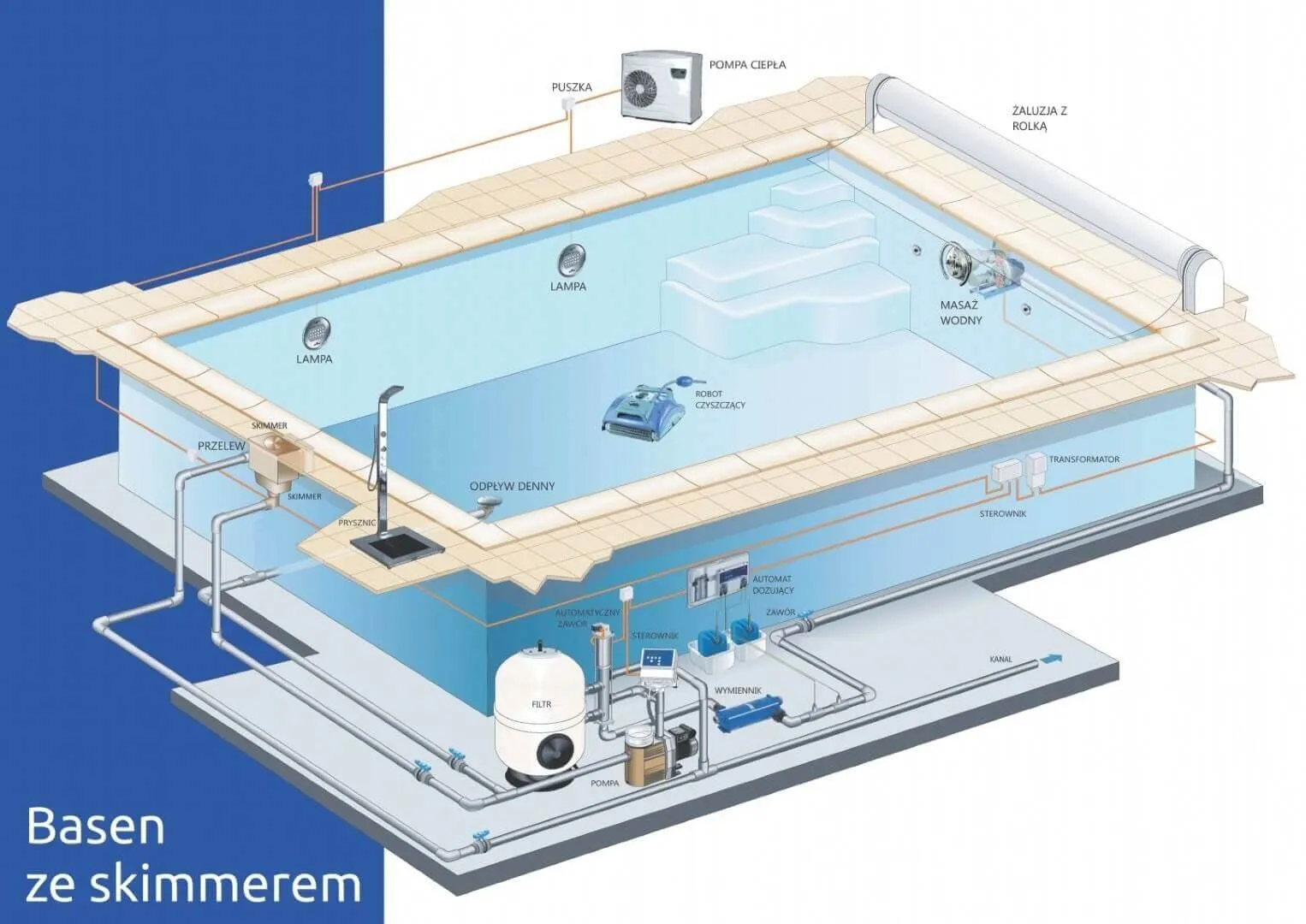

Schemat budowy basenu ze skimerem (kliknij żeby powiększyć, dla ułatwienia trzy różne schematy):

SCHEMAT BUDOWY BASENU - SKIMER

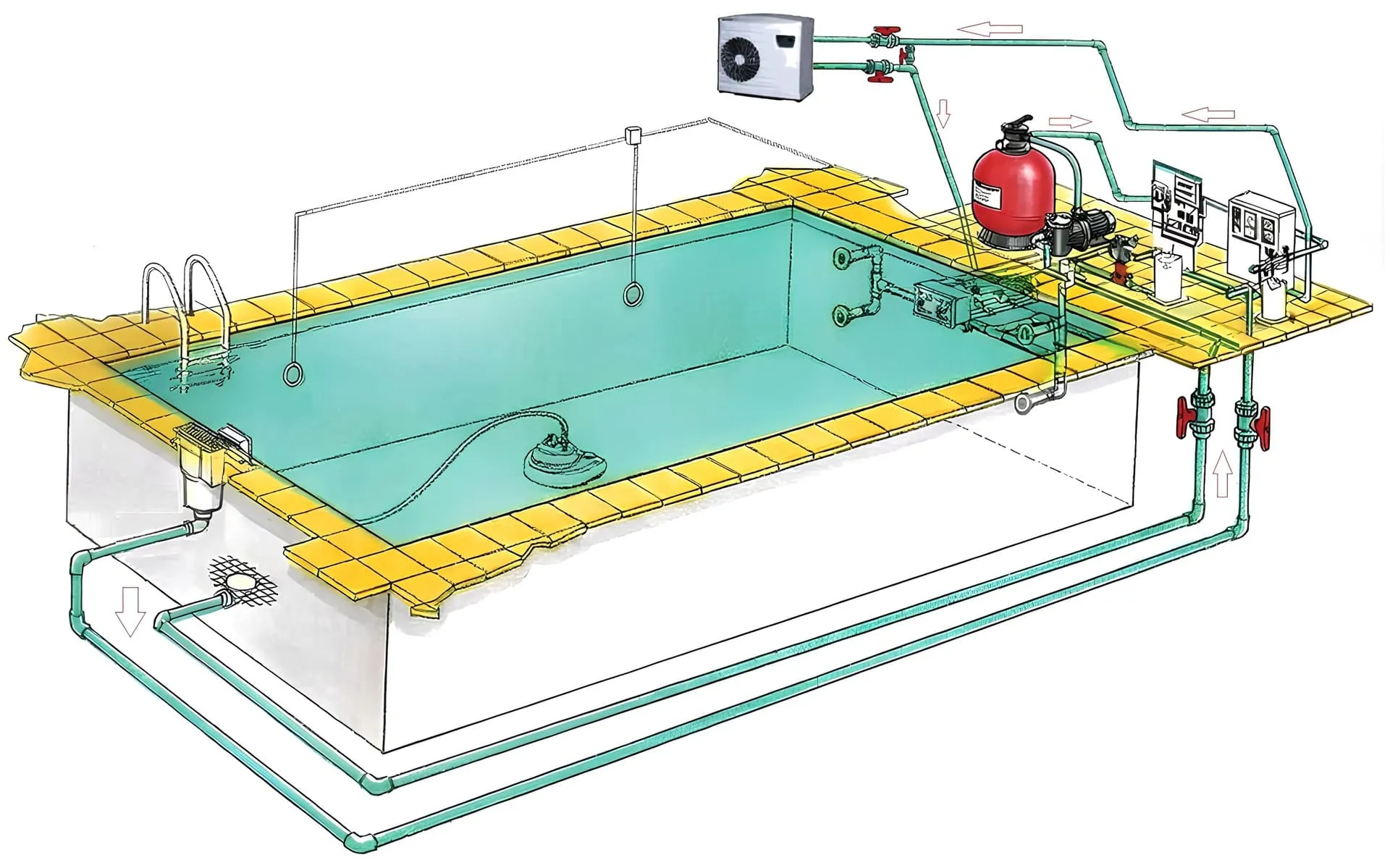

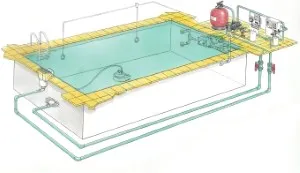

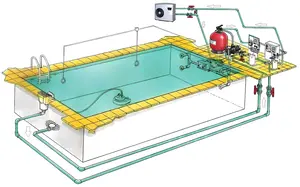

SCHEMAT BUDOWY BASENU ZE ZBIERACZEM POWIERZCHNIOWYM

SCHEMAT BUDOWY BASENU ZE SKIMEREM

Krótkie omówienie powyższego schematu budowy basenu ze skimerem (3 minuty czytania, ale będziesz wiedzieć wszystko):

Rysunek przedstawia basen ze skimmerem. Ma on dać Państwu wyobrażenie w co i jak może być wyposażony basen. Jest to podstawowa wersja wyposażenia współczesnego, nowoczesnego basenu. Z lewej strony widać zamontowany skimmer. Pompa filtra zasysa wodę i tłoczy ją przez filtr basenowy. Woda płynie przez rury z twardego PCW i wpływa z powrotem do basenu przez dysze wlotowe (po prawej stronie na rysunku). Z lewej strony w dnie pokazano odpływ denny, który jest połączony ze skimmerem i pompą filtra. W takim wypadku woda jest filtrowana w 1/2 z powierzchni, a w 1/3 z dna. Obok skimmera zamontowano regulator poziomu wody. Kontroluje on poziom wody i automatycznie dolewa określoną ilość wody do właściwego poziomu. Do filtra zamontowany jest automatyczny zawór, który wykonuje proces płukania w określonym czasie lub przy określonym ciśnieniu na filtrze. Automatyka dozowania reguluje wartość pH, dba o dezynfekcję wody w basenie. Może też dozować koagulant krystalizujący wodę i środek przeciw glonom. Ważnym elementem są urządzenia do podgrzewania wody. Z pieca C.O. gorąca woda tłoczona jest do wymiennika ciepła, gdzie ciepło oddawane jest wodzie z basenu przepływającej przez niego. Pompa ciepła i kolektory są urządzeniami wspomagającymi ogrzewanie, aczkolwiek przy wysokich temperaturach powietrza przejmują na siebie w całości funkcję ogrzania wody w basenie. Należy więc je mieć, ze względów ekologicznych i ekonomicznych. Nad całością pracy urządzeń czuwa sterownik filtra, w którym łączą się wszystkie kabelki od urządzeń. Sterownik posiada czujnik temperatury, zegar czasowy, różne przekaźniki włączające i wyłączające zasilanie poszczególnych urządzeń. Ważną rzeczą jest też pokrywa basenu, która skutecznie ogranicza straty ciepła i pomaga nagrzewać basen promieniami słonecznymi. Tu na rysunku pokrywę stanowi żaluzja z twardego PCW, która chroni dzieci przed wpadnięciem do wody. Na rysunku z prawej strony widać urządzenie do masażu wodnego. Jest ono umieszczone na stałe w ścianie basenu. W momencie budowy basenu warto zamontować zestaw przedmontażowy, a pozostałe elementy można założyć nawet za kilka lat. Istnieją również urządzenia do masażu zawieszane na brzegu basenu, które można montować w każdej chwili. Spełniają te same funkcje. Na rysunku widać też dwa reflektory. Kable elektryczne od lamp, poprzez puszki połączeniowe prowadzą do transformatora 12 V. Do instalacji wodnej basenu powinno się używać rur i złączek z twardego, szarego PCW. Do wydajności pompy 10 m3/h wystarczą przekroje 50 mm, do 20 m3/h przekroje 63 mm, do 32 m3/h przekrój rury powinien wynosić 75 mm. Na rurach montuje się zawory kulowe. Nie należy na nich oszczędzać, gdyż brak odpowiedniej ilości może spowodować problemy w przypadku naprawy. Na dnie widać pracujący odkurzacz basenowy. Czyści on dno basenu i ściany. Niektóre modele mają dodatkowo możliwość ręcznego sterowania przez pilota. Odkurzacz automatyczny oszczędza Twój czas w prosty sposób: gdy on pracuje i czyści basen, Ty zajmujesz się innymi, ciekawszymi sprawami.

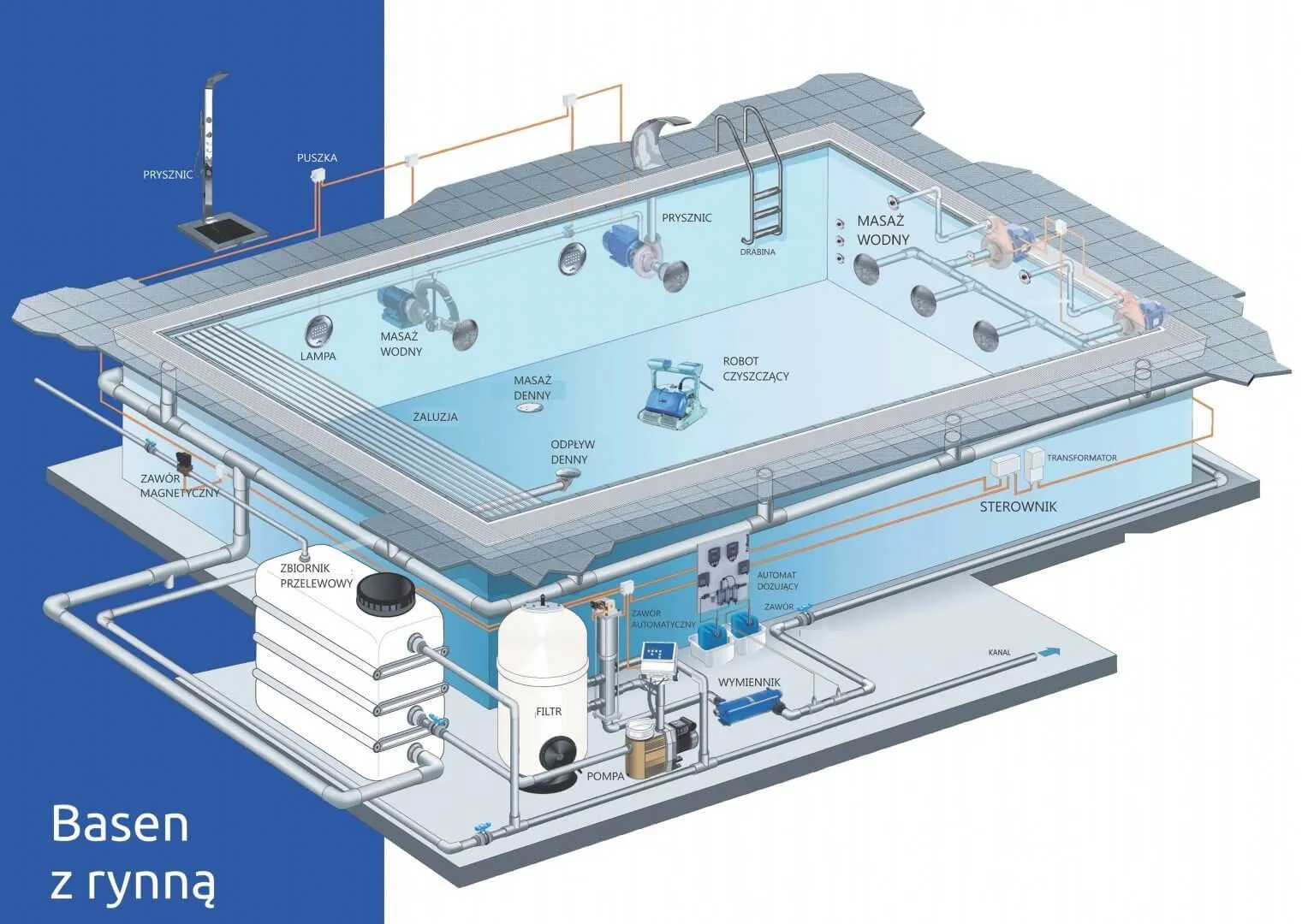

Basen z rynną przelewową (kliknij żeby powiększyć):

SCHEMAT BUDOWY BASENU - RYNNA PRZELEWOWA



Krótkie omówienie powyższego schematu budowy basenu z rynną przelewową (4 minuty czytania, ale będziesz wiedzieć wszystko):

Rysunek przedstawia basen z rynną przelewową. To najczęściej spotykany rodzaj basenu w hotelach i innych obiektach publicznych. Woda wpływa równomiernie do rynny z całej powierzchni basenu. Przez pokazane na rysunku odpływy rynny woda przepływa rurą zbiorczą do zbiornika przelewowego. Gdy woda osiągnie w zbiorniku określony poziom, pompa filtra zasysa wodę ze zbiornika. Wszystko jest kontrolowane przez pięć elektrod i sterownik. Mierzą one aktualny poziom wody w zbiorniku. Jeżeli wody jest za mało, pompa filtra zostanie wyłączona i otworzy się zawór magnetyczny dopuszczający świeżą wodę do zbiornika. Równocześnie z basenu ciągle wlewa się woda. Gdy woda osiągnie określoną wysokość, zawór zamyka się, a pompa filtra znowu się włącza i filtruje wodę. Gdy kąpie się bardzo dużo osób i tworzą się fale, pompa filtra nie jest w stanie przepompować całej wody. Nadmiar wody płynie wtedy do kanału. Basen z rynną stanowi idealny element krajobrazu hali lub ogrodu. Nie płynie się w nim „na mur”, ale widzi się całe pomieszczenie lub ogród. W tym basenie nie ma skimmera. Pozostałe elementy basenu są takie same, jak w basenie ze skimmerem. Do filtra zamontowany jest automatyczny zawór, który wykonuje proces płukania w określonym czasie lub przy określonym ciśnieniu na filtrze. Automatyka dozowania reguluje wartość pH, dba o dezynfekcję wody w basenie. Może też dozować koagulant krystalizujący wodę i środek przeciw glonom. Ważnym elementem są urządzenia do podgrzewania wody. Z pieca C.O. gorąca woda tłoczona jest do wymiennika ciepła, gdzie ciepło oddawane jest wodzie z basenu przepływającej przez niego. Pompa ciepła i kolektory są urządzeniami wspomagającymi ogrzewanie, aczkolwiek przy wysokich temperaturach powietrza przejmują na siebie w całości funkcję ogrzania wody w basenie. Należy więc je mieć, ze względów ekologicznych i ekonomicznych. Nad całością pracy urządzeń czuwa sterownik filtra, w którym łączą się wszystkie kabelki od urządzeń. Sterownik posiada czujnik temperatury, zegar czasowy, różne przekaźniki włączające i wyłączające zasilanie poszczególnych urządzeń. Ważną rzeczą jest też pokrywa basenu, która skutecznie ogranicza straty ciepła i pomaga nagrzewać basen promieniami słonecznymi. Tu na rysunku pokrywę stanowi żaluzja z twardego PCW, która chroni dzieci przed wpadnięciem do wody. Wysuwa się ona spod wody. Na rysunku z prawej strony widać urządzenie do masażu wodnego. Jest ono umieszczone na stałe w ścianie basenu. W momencie budowy basenu warto zamontować zestaw przedmontażowy, a pozostałe elementy można założyć nawet za kilka lat. Istnieją również urządzenia do masażu zawieszane na brzegu basenu, które można montować w każdej chwili. Spełniają te same funkcje. Na rysunku widać też dwa reflektory. Kable elektryczne od lamp, poprzez puszki połączeniowe prowadzą do transformatora 12 V. Do instalacji wodnej basenu powinno się używać rur i złączek z twardego, szarego PCW. Do wydajności pompy 10 m3/h wystarczą przekroje 50 mm, do 20 m3/h przekroje 63 mm, do 32 m3/h przekrój rury powinien wynosić 75 mm. Na rurach montuje się zawory kulowe. Nie należy na nich oszczędzać, gdyż brak odpowiedniej ilości może spowodować problemy w przypadku naprawy. Na dnie widać pracującego robota. Czyści on dno basenu i ściany. Niektóre modele mają dodatkowo możliwość ręcznego sterowania przez pilota. Odkurzacz automatyczny oszczędza Twój czas w prosty sposób: gdy on pracuje i czyści basen, Ty zajmujesz się innymi, ciekawszymi sprawami.
