Bayrol Pool Relax Stacja Pomiarowo Regulacyjna Chlor Lub Tlen

Bayrol Pool Relax - najnowsza wersja stacji pomiarowo-regulacyjnej wysokiej klasy, przeznaczona do uzdatniana wody w prywatnych basenach, dostępna w dwóch wersjach:

• PoolRelax Chlor – do klasycznej pielęgnacji wody przy użyciu chloru. Stacja automatycznie mierzy i reguluje odczyn pH wody oraz potencjał redukcyjno-utleniający redoks utrzymując obie wartości na zadanym poziomie.
• PoolRelax Tlen – zapewnia szczególnie przyjazną wodę w basenie bez specyficznego zapachu chloru. Stacja automatycznie mierzy i reguluje odczyn pH oraz dozuje aktywny tlen w celu dezynfekcji wody.

Obie wersje stacji przeznaczone są do uzdatniania wody w wannach SPA i niedużych basenach o objętości do 150 m3. Możliwe jest przejście w trakcie eksploatacji z jednego programu pielęgnacyjnego na drugi (z chloru na tlen i odwrotnie) po zamontowaniu odpowiedniego zestawu zamiennego.

PoolRelax Chlor - stacja do pomiaru/regulacji wartości pH oraz potencjału redoks z pompami perystaltycznymi pH i chloru o wydajności 1,5 l/h. Przeznaczona do uzdatniania wody w wannach SPA i basenach o objętości do 150 m3. Możliwa jest zmiana w trakcie eksploatacji jednego sposobu dezynfekcji na drugi (z chloru na tlen) po zamontowaniu odpowiedniego zestawu zamiennego. Dostarczana ze wszystkimi materiałami eksploatacyjnymi i montażowymi. Gwarancja - 2 lata.

PoolRelax Tlen - stacja do pomiaru/regulacji wartości pH oraz dozowania aktywnego tlenu z pompą perystaltyczną pH o wydajności 1,5l/h i pompą tlenu o wydajności 3,0 l/h. Przeznaczona do uzdatniania wody w wannach SPA i basenach o objętości do 150 m3. Możliwa jest zmiana w trakcie eksploatacji jednego sposobu dezynfekcji na drugi (z tlenu na chlor) po zamontowaniu odpowiedniego zestawu zamiennego. Dostarczana ze wszystkimi materiałami eksploatacyjnymi/montażowymi. Gwarancja -2 lata.

W ubiegłym roku stacje otrzymały nową obudową i nieco większe pompy perystaltyczne w stosunku do poprzedniej wersji, natomiast sprawdzone menu i sposób obsługi nie uległy zmianie.

Stacja PoolRelax Chlor wyposażona jest w proporcjonalny regulator, który steruje pompami perystaltycznymi pH i chloru za pomocą długości impulsów dozujących, to znaczy poprzez zmianę czasu włączenia pompy. Menu stacji umożliwia ustawienie odpowiednich wartości zadanych dla pH i redoksu, zakresu proporcjonalności zależnego od wielkości basenu, alarmów wartości pomiarowych (górny/dolny), czasu dozowania oraz wielu innych parametrów koniecznych do zapewnienia precyzyjnego i niezawodnego dozowania.

Stacja PoolRelax Chlor posiada dwie pompy perystaltyczne do dozowania korektora pH i chloru o wydajności po 1,5 l/h przy 1,3 bara.

Stacja PoolRelax Tlen wyposażona jest także w proporcjonalny regulator, który steruje pompą perystaltyczną korektora pH w sposób jak opisano wyżej.

Natomiast dla pompy aktywnego tlenu można zaprogramować dozowanie w każdy (lub wybrany) dzień tygodnia, albo dozowanie tylko w jednym dniu tygodnia. W tym przypadku można dodatkowo uaktywnić dozowania uzupełniające co 1/3 tygodnia zależne od temperatury wody w basenie. Jest to szczególnie zalecane przy użyciu aktywnego tlenu BayroSoft produkcji firmy Bayrol.

Stacja PoolRelax Tlen posiada dwie pompy perystaltyczne – jedną do dozowania korektora pH o wydajności 1,5 l/h przy 1,3 bara oraz drugą do dozowania aktywnego tlenu o wydajności 3,0 l/h przy 1,3 bara.

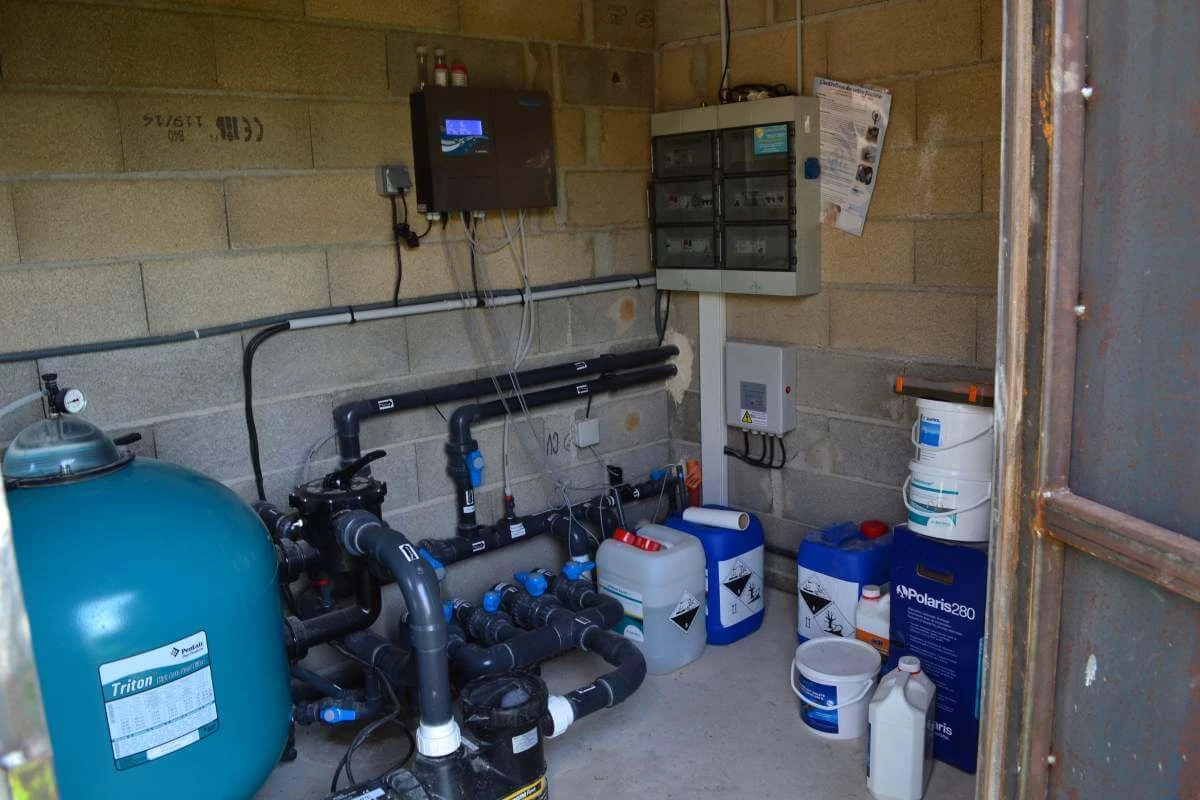

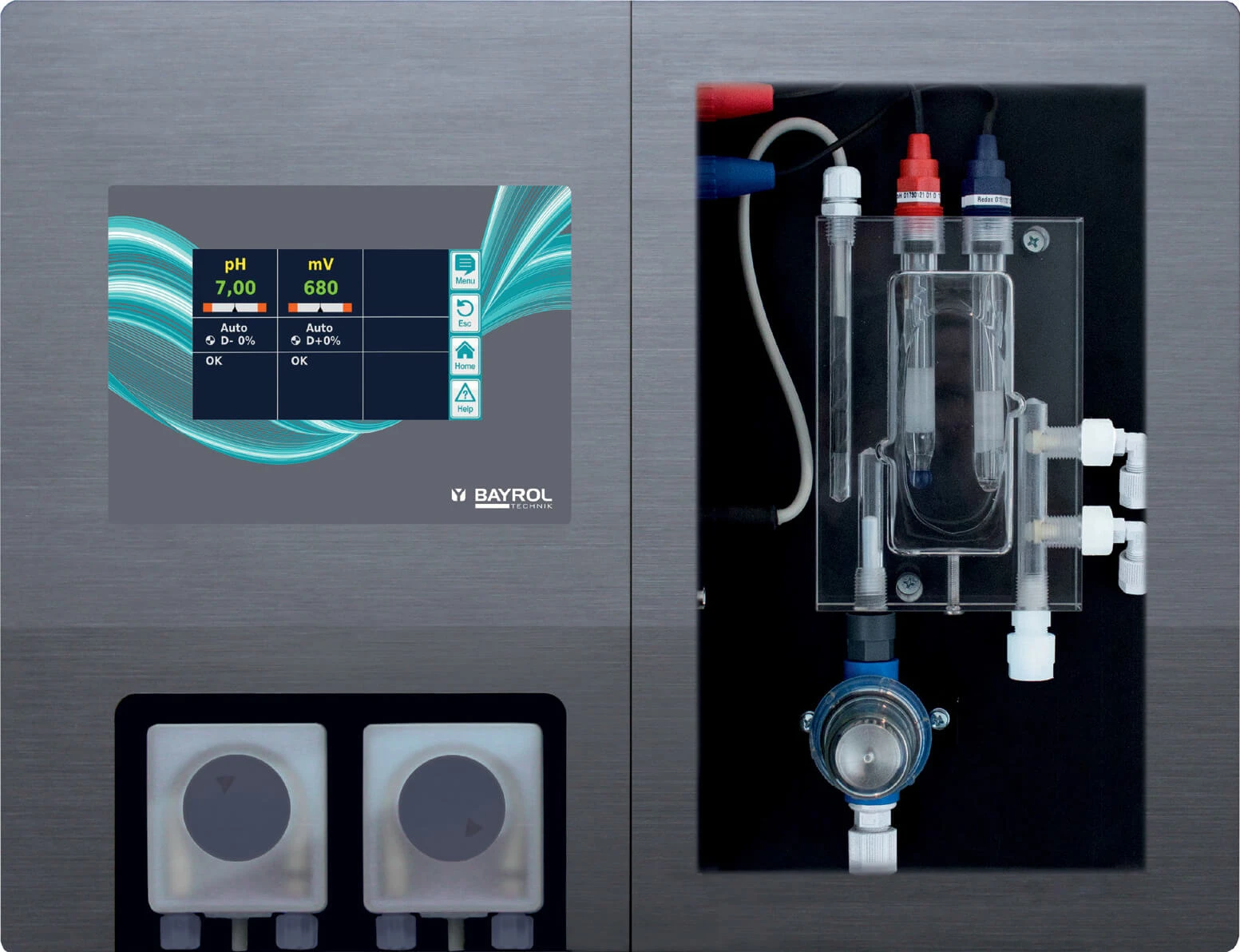

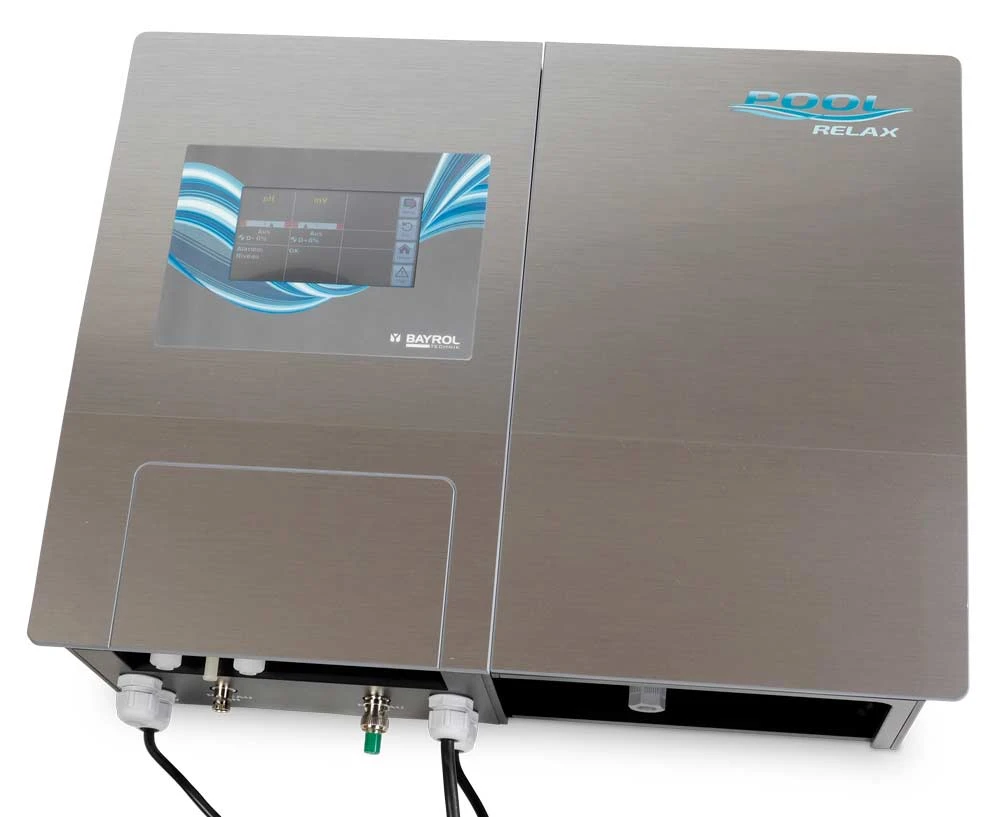

Stacje PoolRelax mają kompaktową konstrukcję o niewielkich rozmiarach umożliwiającą montaż w bardzo małych pomieszczeniach. Elementy składowe stacji zakryte są osłoną zabezpieczającą przed zabrudzeniem i przypadkowym uszkodzeniem. Wykonane z akrylu naczynie pomiarowe zostało podświetlone niebieską diodą umożliwiającą łatwą kontrolę przepływu wody przy słabym oświetleniu.

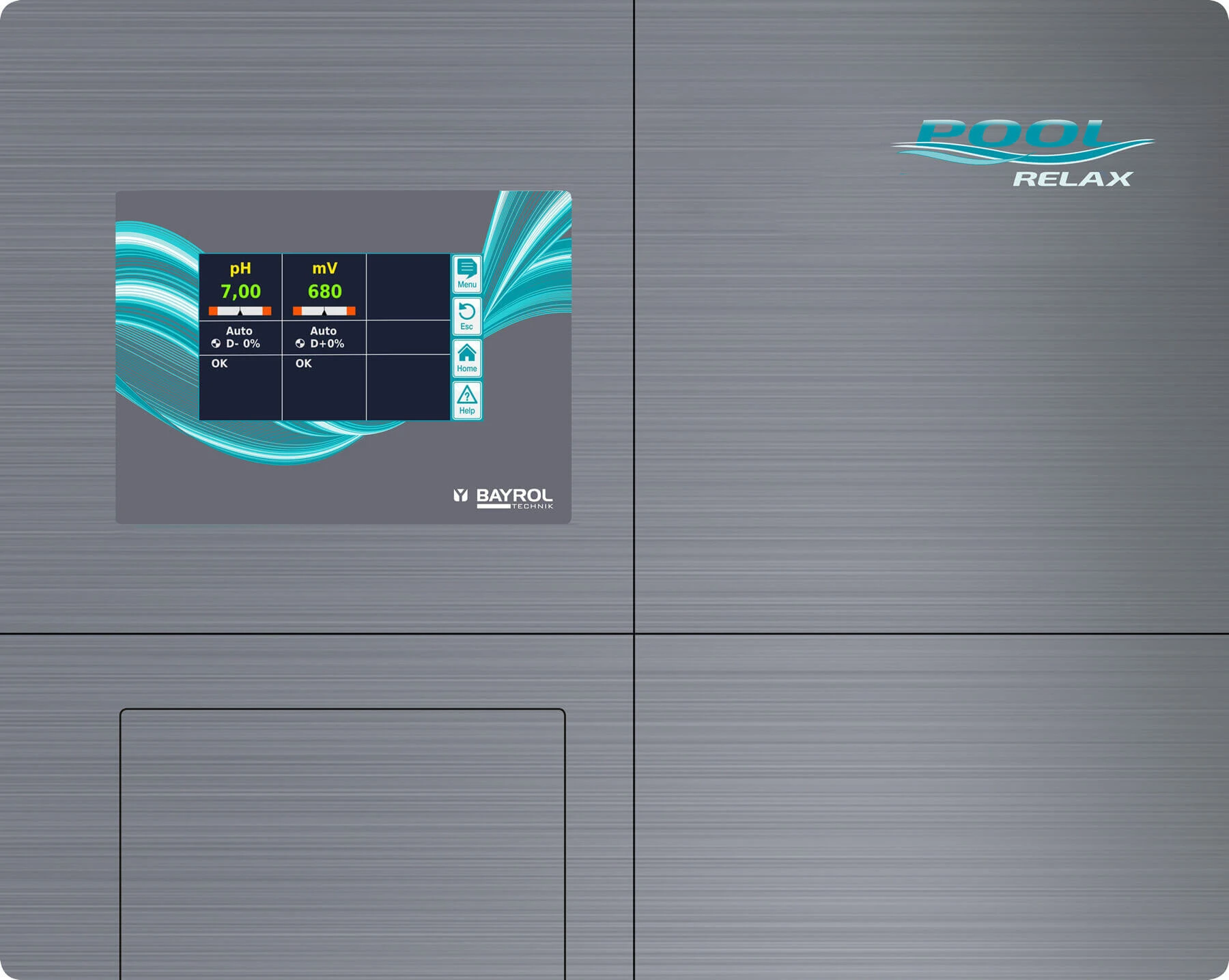

Stacje PoolRelax są wyposażone w duży ekran LCD, który wraz z logiczną strukturą menu zapewnia prostą i intuicyjną obsługę. Wszystkie wskazania oraz komunikaty są przedstawiane na wyświetlaczu w przejrzysty sposób.

Tryb oszczędzania energii wyłącza wyświetlacz po upływie 15 minut.

Procesor stacji zapisuje w dzienniku wraz z datą i czasem wszystkie istotne zdarzenia, jak włączenie/wyłączenie, kalibracje, alarmy, zmiany parametrów czy resety. Dzięki temu możliwa jest analiza przebiegu pracy instalacji basenowej i występujących nieprawidłowości.

Stacja wyposażona jest w precyzyjne układy pomiarowe z elektrodami pomiarowymi pH i potencjału redoks (PoolRelax Chlor) oraz elektrodę pH i czujnik temperatury (PoolRelax Tlen).

Filtr wstępny stosowany jest jako wyposażenie standardowe i gwarantuje przepływ czystej wody przez naczynie pomiarowe.

OPCJE (brak w wyposażeniu standardowym)

PoolConnect jest modułem pozwalającym na pełną wymianę danych pomiędzy stacją PoolRelax, a telefonem komórkowym za pośrednictwem wiadomości tekstowych (SMS). W efekcie możliwe jest zdalne odczytanie wartości pomiarowych, alarmów, kasowanie alarmów oraz modyfikacja nastaw stacji z dowolnego miejsca za pomocą telefonu komórkowego.

Dane techniczne stacji PoolRelax Chlor i PoolRelax Tlen
Zasilanie:     110 - 240 V, 50/60 Hz, oddzielne zasilanie dla pomp perystaltycznych
Pobór mocy:     30 W
Temperatura otoczenia:     - 10° do + 60° C
Wymiary stacji (płyty):     440 x 361 x 125 mm (szerokość x wysokość x głębokość)
Wskazania:     wyświetlacz czterowierszowy o dużej rozdzielczości, monochromatyczny z niebieskim podświetleniem, funkcja automatycznego wyłączania ekranu po 15 minutach w celu oszczędzania energii
Ustawienie języka:     polski, niemiecki, angielski, francuski, hiszpański, włoski, rosyjski, słowacki, czeski
Kontrola przepływu:     za pomocą czujnika indukcyjnego
Rodzaje alarmów:     górny i dolny wartości pomiarowych, przepływu, poziomu w pojemnikach, czasu dozowania (regulacji), zwłoka regulacji (dozowania), automatyczna blokada dozowania przy alarmach krytycznych
Klasa ochrony:     IP 54

Dane techniczne układu pomiarowego pH (dla stacji PoolRelax Chlor i PoolRelax Tlen)
Zakres pomiarowy:     0 – 9,99 pH
Dokładność odczytu:     0,01 pH
Rodzaj regulatora:     proporcjonalny
Rodzaj regulacji:    jednostronna regulacja pH (do wyboru pH-Minus lub pH-Plus)
Kalibracja:     metoda jedno- lub dwupunktowa
Zakres proporcjonalności:     możliwość ustawienia od 0% do 100%
Parametry regulacji:     wartość zadana, progi alarmowe, maksymalny czas regulacji (dozowania), zakres proporcjonalności, minimalny czas włączenia pompy dozującej
Tryb pracy:     auto, ręczny, wyłączony
Sterowanie pompy:     wyjście przekaźnikowe z modulacją długości impulsów dozujących (czas dozowania), stałe wskazanie aktualnej wielkości dozowania
Sonda pH:     elektroda szklana prętowa
Podłączenie sondy:     złącze BNC

Dane techniczne układu pomiarowego redoks (tylko dla stacji PoolRelax Chlor)
Zakres pomiaru:     0 – 999 mV
Dokładność odczytu:     1 mV
Rodzaj regulatora:     proporcjonalny
Rodzaj regulacji:     jednostronna regulacja potencjału redoks (dozowanie chloru w płynie)
Kalibracja:     metoda jednopunktowa
Zakres proporcjonalności:     możliwość ustawienia od 0% do 100%
Parametry regulacji:     wartość zadana, progi alarmowe, maksymalny czas dozowania (regulacji), zakres proporcjonalności, minimalny czas włączenia pompy dozującej
Tryb pracy:     auto, ręczny, wyłączony
Sterowanie pompy:     wyjście przekaźnikowe z modulacją długości impulsów dozujących (czas dozowania), stałe wskazanie aktualnej wielkości dozowania
Sonda redox:     elektroda szklana prętowa
Podłączenie sondy:     złącze BNC

Dane techniczne układu pomiarowego temperatury (tylko dla stacji PoolRelax Tlen)
Zakres pomiarowy:     00 – 49,90 C
Dokładność odczytu:     0,01° C
Wskazanie temperatury:     stałe z możliwością kalibracji, wykorzystane do kompensowanego temperaturowo dozowania aktywnego tlenu
Dane techniczne pomp perystaltycznych pH, chloru i aktywnego tlenu
Wydajność:
dwie pompy po 1,5 l/h dla pH i chloru (PoolRelax Chlor)
jedna pompa 1,5 l/h dla pH i jedna pompa 3,0 l/h dla aktywnego tlenu (PoolRelax Tlen)
dwie pompy po 1,5 l/h dla pH i chloru (PoolRelax Chlor)jedna pompa 1,5 l/h dla pH i jedna pompa 3,0 l/h dla aktywnego tlenu (PoolRelax Tlen)
Przeciwciśnienie:     maksymalnie 1,3 bara
Wysokość ssania:     1 m
Pobór mocy:     10 W
Wężyk dozujący:     Novopren
Klasa ochrony:     IP 40

Wersje stacji:

    Kod 183100 – kompletna stacja PoolRelax Chlor z pompami.
    Kod 183300 – kompletna stacja PoolRelax Tlen z pompami.
    Kod 183303 – zestaw zamienny PoolRelax Chlor na Tlen.
    Kod 133301 – zestaw zamienny PoolRelax Tlen na Chlor.

Opakowanie:

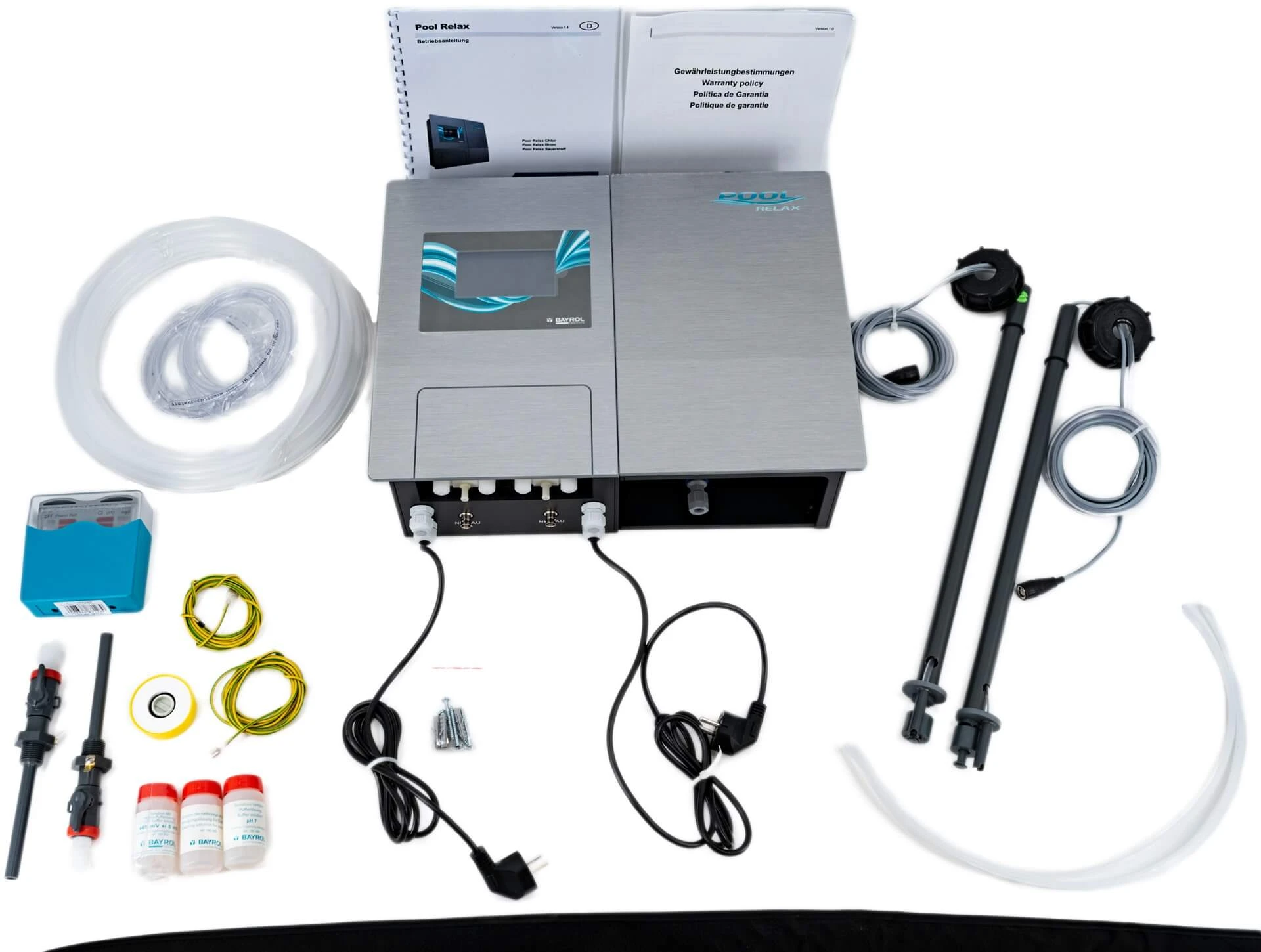

Każda stacja dostarczana jest w kartonie zawierającym wszystkie materiały potrzebne do montażu stacji:

    stację,
    elektrodę pH i redoks (tylko dla PR Chlor),
    płyny pH 7,0 i pH 4,0 oraz 650 mV (tylko dla PR Chlor),
    płyn do czyszczenia elektrod,
    kurki 3/8” do podłączenia wody pomiarowej,
    przewody wody pomiarowej z PE 10x8 mm (2x2 m),
    zawory stopowe ½” z filtrami i czujnikami poziomu oraz zawory dozujące ½” dla każdej pompy,
    przewód ssawny z PVC 4x6 mm (po 2 m dla każdej pompy),
    przewód tłoczny z PE 4x6 (po 2 m dla każdej pompy),
    kołki mocujące,
    instrukcję obsługi.

Za basen prywatny uważany jest basen, z którego korzysta nie więcej niż jedna rodzina.

Uzdatnianie wody w basenach prywatnych może być prowadzone z wykorzystaniem chloru i w tym przypadku powinno zapewniać pomiar i regulację wartości pH oraz potencjału redukcyjno-utleniającego redoks. Metoda ta jest znacznie tańszym rozwiązaniem niż bezpośredni pomiar wolnego chloru oraz wystarczająco dokładnym w przypadku prywatnych basenów.

Potencjał redoks jest pośrednio związany z zawartością wolnego chloru w wodzie - na przykład przy zawartości wolnego chloru 1,0 mg/l potencjał redoks może wynosić od około 620 mV do 740 mV w zależności od wartości pH. Im niższa jest wartość pH tym redoks jest wyższy.

Z drugiej strony przy stałej wartości pH, jak jest w przypadku zastosowania stacji z automatyczną regulacją pH, wzrost zawartość wolnego chloru w wodzie powoduje wzrost potencjału redoks. Zależności te pokazano na wykresie.

Należy jeszcze zaznaczyć, że im wyższy jest potencjał redoks tym większa jest szybkość działania, a zarazem skuteczność każdego środka dezynfekcyjnego.

Drugą metodą uzdatniania wody w prywatnych basenach jest zastosowanie do dezynfekcji wody związków tlenu zwanego popularnie aktywnym tlenem i opartym na nadtlenku wodoru. Takim związkiem o kilkuprocentowym stężeniu jest popularna woda utleniona.

Dzięki temu unikamy przykrego zapachu i oddziaływania chloru, a woda jest miękka, delikatna i przyjazna dla błon śluzowych, skóry i włosów. W tym przypadku regulację odczynu pH wody zapewnia także stacja pomiarowo-kontrolna.

Z naszego doświadczenia wynika, że metodę te można z powodzeniem stosować przy temperaturze wody w basenie nie przekraczającej 28°C. Aktywny tlen może być stosowany przy wyższych temperaturach wody, jednakże jej pielęgnacja wymaga wtedy znacznie większej znajomości zagadnień z tym związanych, trochę większych nakładów pracy i niestety także większych wydatków finansowych.
