Wymiennik ciepła do basenu płaszczowo-rurowy to zdecydowanie najtańszy, najszybszy i najbardziej zalecany sposób ogrzania wody w basenie o ile tylko istnieje możliwość jego zastosowania. Łączy obieg ciepłej wody z kotła z obiegiem wody w basenie i zapewnia efektywną wymianę ciepła między nimi. Współczesne piece posiadające możliwość konfiguracji i automatyzacji pozwalają wygodnie korzystać z ciepłej wody w basenie niemal przez cały rok przy minimalnych kosztach w porównaniu do grzałek elektrycznych, pomp ciepłą czy instalacji solarnych.
Wydajność w przypadku różnicy temperatur między mediami woda-woda:
60 °C = 100%
50 °C = 85%
40 °C = 70%
30 °C = 55%
Przy zastosowaniu jako medium grzewczego glikolu wydajność spada do 90%.

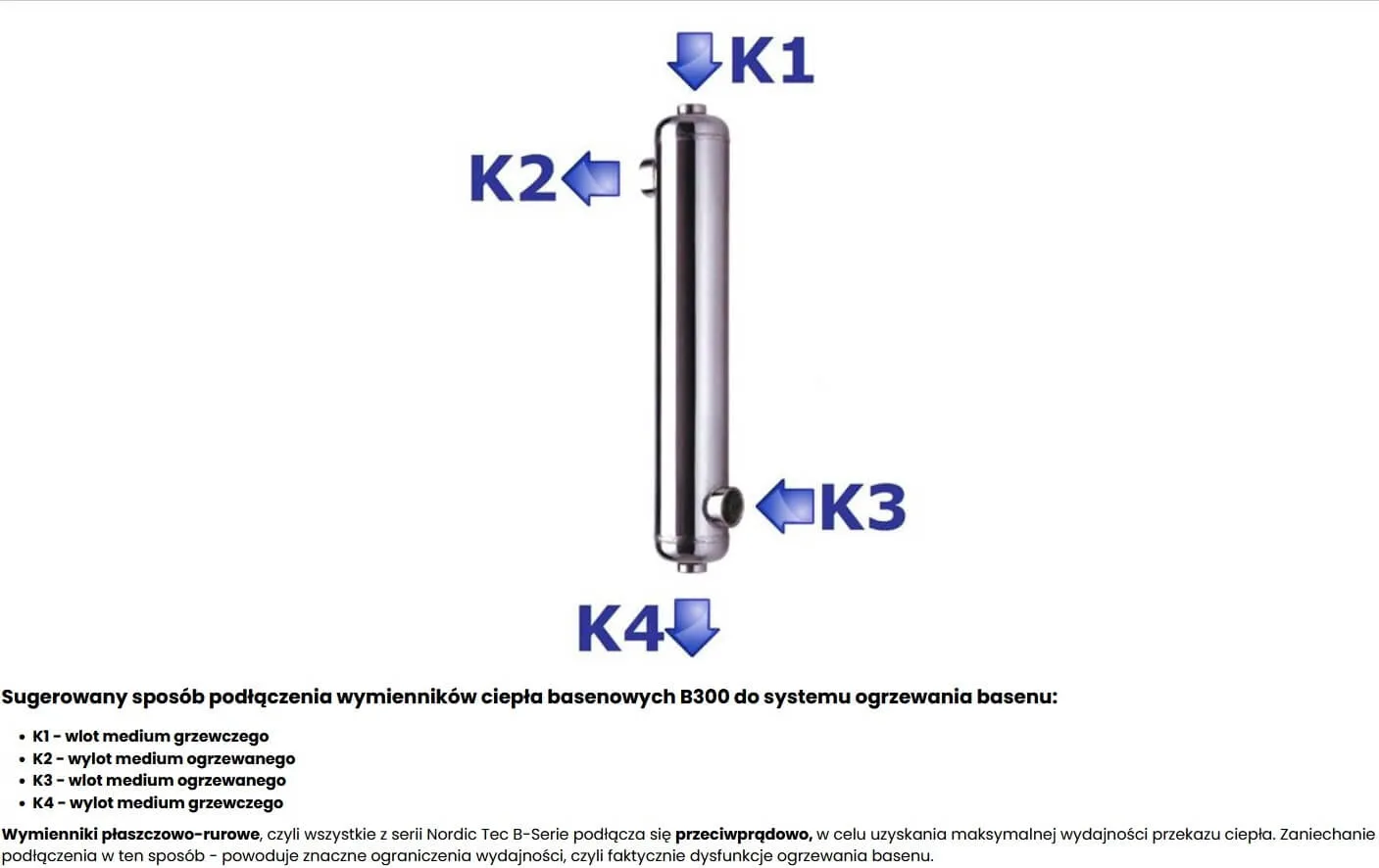

Ważne: rozmiary przyłączy dla każdej mocy wymiennika są inne:
| Moc | Przyłącze czynnika grzewczego | Przyłącze czynnika ogrzewanego |
| B55 16kW | 2x 3/4 cala GW K1 i K4 | 2x 1 cal GW K2 i K3 |
| B85 25kW | 2x 3/4 cala GW K1 i K4 | 2x 1 cal GW K2 i K3 |
| B155 45kW | 2x 1 cal GW K1 i K4 | 2x 1,5 cal GW K2 i K3 |
| B210 61kW | 2x 1,5 cala GW K1 i K4 | 2x 1,5 cal GW K2 i K3 |
| B300 88kW | 2x 1,5 cala GW K1 i K4 | 2x 2 cala GW K2 i K3 |
| B360 105kW | 2x 1,5 cala GW K1 i K4 | 2x 2 cala GW K2 i K3 |
| B600 175kW | 2x 2 cale GW K1 i K4 | 2x 2,5 cala GW K2 i K3 |
| B1200 352kW | 2x 2 cale GW K1 i K4 | 2x 2,5 cala GW K2 i K3 |
| B2400 704kW | 2x 2 cale GW K1 i K4 | 2x 4 cale GW K2 i K3 |
Do montażu (od strony basenu) wymagane są dwa specjalne śrubunki montażowe ze stali nierdzewnej lub mosiądzu/brązu (wybierz wg tabelki odpowiedni rozmiar):
https://wszystkodobasenow.pl/srubunek-dwuzlaczka-stal-nierdzewna-pvc-kw-gz
https://wszystkodobasenow.pl/srubunek-dwuzlaczka-mosiadz-braz-pvc-kw-gz
Powierzchnia wymiany ciepła zależy od wybranej mocy. Wymiennik płaszczowo-rurowy wykonany jest ze stali nierdzewnej AISI 316L. Maksymalna temperatura pracy wynosi 208 stopni C. Sugerowana objętość basenu, przepływ, wymiary i waga są dobrane odpowiednio dla każdego modelu wymiennika ciepła.
Uchwyty do montażu wymienników są sprzedawane oddzielnie - sprawdź produkty powiązane. Dwa najmocniejsze wymienniki ciepła o mocach 352 i 704 kW są dostępne na zamówienie.

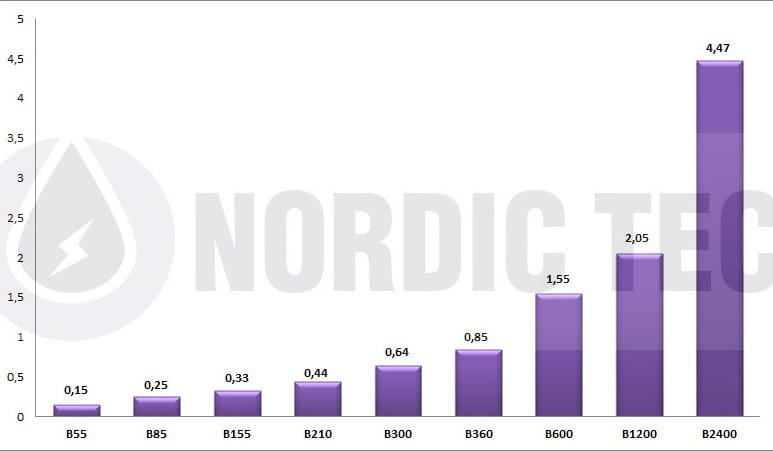

| Moc | Powierzchnia wymiany | Ciśnienie robocze/testowe | Przepływ wody grzewczej/grzanej | Wymiary A/B | Maksymalna powierzchnia basenu (Δ60°C) | Maksymalna powierzchnia basenu (Δ40°C) |
| 16kW | 0,15 m² | 13/20 bar | 28/185 l/min | 360/60mm | 15,0 m3 | 10,5 m3 |
| 25kW | 0,25 m² | 13/20 bar | 31/213 l/min | 520/60mm | 30,0 m3 | 21,0 m3 |
| 45kW | 0,33 m² | 13/20 bar | 32/237 l/min | 450/76mm | 45,0 m3 | 31,5 m3 |
| 61kW | 0,44 m² | 13/20 bar | 35/242 l/min | 570/76mm | 70,0 m3 | 49,0 m3 |
| 88kW | 0,64 m² | 13/20 bar | 42/325 l/min | 780/76mm | 90,0 m3 | 63,0 m3 |
| 105kW | 0,85 m² | 13/20 bar | 48/358 l/min | 830/90mm | 120,0 m3 | 84,0 m3 |
| 175kW | 1,55 m² | 13/20 bar | 66/432 l/min | 900/114mm | 200,0 m3 | 140,0 m3 |
| 352kW | 2,05 m² | 13/20 bar | 114/847 l/min | 900/133mm | 400,0 m3 | 280,0 m3 |
Aby obliczyć orientacyjną potrzebną moc wymiennika ciepła do Państwa basenu, należy skorzystać z poniższego wzoru:
[objętość basenu w m³] * (różnica temperatury wody docelowej i dopływowej) * 1,16 / oczekiwana ilość godzin do podgrzania
Przykład:
4m x 8m x 1,5 m = 48m³, temperatura docelowa wody 28°C, temperatura wody w sieci: 6°C, oczekiwany czas podgrzania z 6°C do 28°C = 48 godzin
48 * (28 - 6) * 1,16 / 48 = 25kW
Należy kupić wymiennik o mocy co najmniej 25kW, a optymalnie 45kW - ponieważ zgodnie z technicznymi parametrami wymienników (powyżej) ich wydajność zmienia się w zależności od parametrów zasilania wymiennika.
