Automat Emec Do Basenów Publicznych Wolny Chlor / Rx / pH

Stacja pomiarowo-regulacyjne EMEC do basenów publicznych - pomiar/regulacja pH i wolnego chloru + pomiar redoksu i temperatury

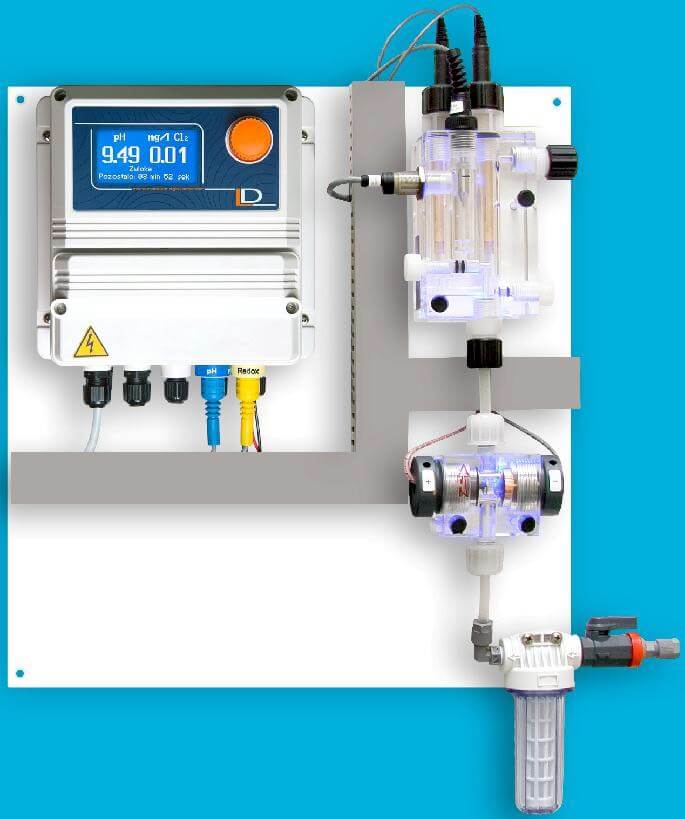

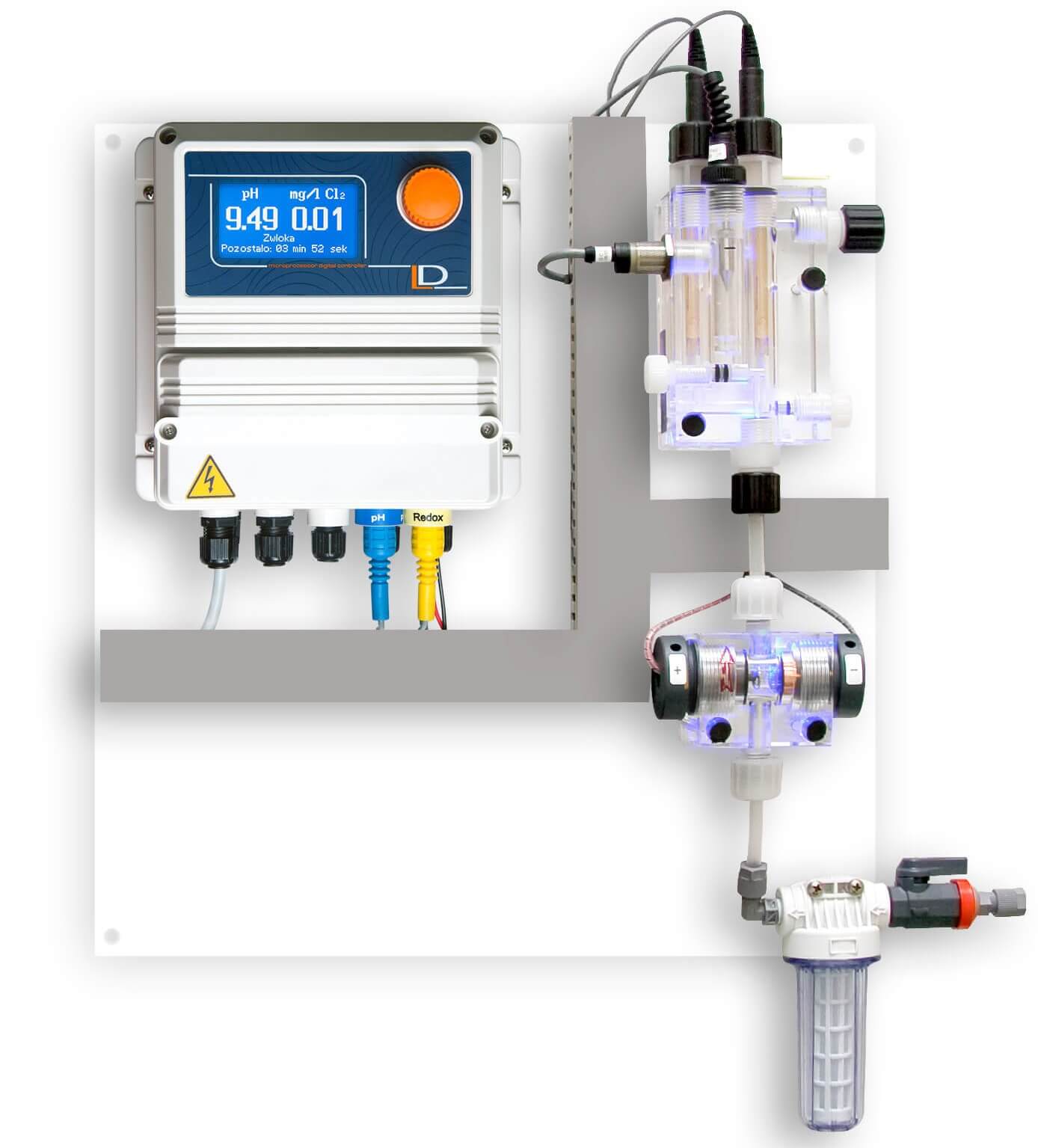

LDPRC - stacja do pomiaru/regulacji wartości pH i wolnego chloru oraz pomiaru potencjału redoks i temperatury wody. Nie posiada pomp dozujących. Posiada duże możliwości regulacyjne - do wyboru regulacja proporcjonalna długości impulsów dozujących (czas dozowania) lub częstotliwości impulsów dozujących (pompy impulsowe) oraz dwupołożeniowa On/Off, dodatkowo z programowanym czasem dozowania i postoju pompy. Do dozowania można zastosować pompy o sterowaniu stałym (włącz/wyłącz) - perystaltyczne lub membranowe, bądź też pompy membranowe o sterowaniu impulsowym. Posiada dwa naczynia pomiarowe na elektrodę pH i chloru. Całość zamontowana na płycie 43x47 cm. Dostarczana ze wszystkimi materiałami eksploatacyjnymi i montażowymi. Gwarancja - 2 lata.

Stacja nie posiada pomp dozujących, porządne pompki membranowe chloru / pH dostępne są tutaj:
https://wszystkodobasenow.pl/pompki-dozujace-membranowe-emec-vcl

Stacja LDPRC służy do pomiaru i regulacji wartości pH i wolnego chloru w wodzie basenowej oraz pomiaru potencjału redukcyjno-utleniającego redoks i temperatury wody. LDPRC spełnia wymagania wielu norm europejskich, w tym niemieckiej normy DIN 19 643. Parametry wody są mierzone przez analogowe układy pomiarowe, a następnie cyfrowo przetwarzane przez mikroprocesor. Pozostałe zadania regulacyjne i monitorujące są także wykonywane przez mikroprocesor. Stacja posiada duży wyświetlacz LCD z dobrze widocznymi cyframi wartości pomiarowych pH i chloru. Menu regulatora obsługiwane jest za pomocą wciskanego pokrętła i posiada wiele funkcji przydatnych w codziennej eksploatacji, zwłaszcza dla małych, starych bądź nietypowych basenów.

Istnieje możliwość wyboru dwóch rodzajów regulacji proporcjonalnej - długości impulsów dozujących (zmiana czasu włączenia/wyłączenia pomp) oraz częstotliwości impulsów dozujących (zmiana częstotliwości dozowania pomp impulsowych). W pierwszym przypadku można zastosować pompy o sterowaniu stałym (włącz/wyłącz) perystaltyczne lub membranowe. Przy wyborze regulacji częstotliwościowej można zastosować tylko pompy membranowe o sterowaniu impulsowym. Ponadto można wybrać tryb regulacji dwupołożeniowej (On/Off) oraz regulacji dwupołożeniowej z programowanym czasem dozowania i postoju pompy. Jest to funkcja bardzo przydatna przy małych bądź nietypowych i trudnych w regulacji obiektach, gdzie dobre wymieszanie wody jest częstym problemem.

Standardowo po wyborze sterowania impulsowego można zastosować jednocześnie dwie pompy do dozowania pH-Minus i pH-Plus. Czasami taki rodzaj dwukierunkowego dozowania korektora pH jest konieczny na niektórych basenach, gdzie odczyn wody jest niestabilny. Regulator posiada funkcję Stand-By (Pogotowie) umożliwiającą wyłączenie regulatora z pracy przez inne urządzenie, jak na przykład przez czujnik ciśnienia czy pompę obiegową wody. Po przejściu w stan pogotowia funkcje regulacyjne i dozowanie zostają wstrzymane. Jest to konieczne w sytuacji, gdy woda pomiarowa pobierana jest grawitacyjnie z basenu i nawet po wyłączeniu pompy obiegowej następuje przepływ wody przez naczynie pomiarowe. Dopiero sygnał dodatkowej blokady uruchamia funkcję Stand-by i powoduje wyłączenie dozowania. Elektroda pH i redoks umieszczone są w wykonanym z akrylu naczyniu pomiarowym, w którym znajduje się także kurek i rotametr do regulacji przepływu wody, czujnik przepływu, czujnik temperatury oraz kurek do pobierania próbek wody. Przy braku przepływu wody przez naczynie pomiarowe funkcje regulacyjne i dozowanie zostają zatrzymane.

Sonda chloru umieszczona jest w oddzielnym akrylowym naczyniu pomiarowym i składa się z elektrody platynowej i miedzianej. Zamiast elektrody miedzianej, jako opcja może być dostarczona elektroda srebrna do wody słonej. Układ pomiaru temperatury wody wyposażony został w czujnik PT100. Dzięki pomiarowi temperatury możliwe jest uaktywnienie kompensacji temperaturowej pomiaru wartości pH.

Cechy regulatora:

• Kompaktowa konstrukcja na tablicy o wymiarach 430 x 470 mm.
• Zastosowanie oddzielnego naczynia pomiarowego wolnego chloru z pojedynczymi elektrodami Pt i Cu powoduje bardziej stabilny i dokładny pomiar, a w razie konieczności wymiana pojedynczej elektrody jest znacznie tańsza.
• Proste i przejrzyste menu w języku polskim oraz obsługa za pomocą jednego wciskanego pokrętła nie wymaga specjalnych kwalifikacji.
• Dostęp do menu zabezpieczony hasłem.
• Możliwość podłączenia pomp o sterowaniu stałym (włącz/wyłącz) lub sterowaniu impulsowym.
• Możliwość wyboru regulacji proporcjonalnej lub dwupołożeniowej (On/Off) oraz regulacji dwupołożeniowej z programowanym czasem pracy i postoju pompy, który jest bardzo przydatny przy małych bądź nietypowych basenach.
• Przy wyborze pomp impulsowych można zastosować standardowo dwie pompy impulsowe do dozowania pH-Minus i pH-Plus (regulacji dwustronna pH).
• Możliwość zaprogramowania zwłoki dozowania (regulacji) celem uzyskania właściwej polaryzacji elektrod i stabilnych wartości pomiarowych po wyłączeniu i ponownym włączeniu stacji.
• Możliwość wybrania priorytetu dozowania korektora pH, czyli przed osiągnięciem wartości zadanej pH dozowanie chloru jest wstrzymane – zapobiega to przedozowaniu chloru, gdyż wraz ze zmniejszaniem się wartości pomiarowej pH zawartość wolnego chloru w wodzie wzrasta.
• Możliwość programowego wyłączenia pomp dozujących lub ich ręcznego załączenia na zadany okres czasu – funkcja przydatna przy rozruchu stacji i odpowietrzaniu pomp dozujących.
• Pomiar temperatury umożliwia kompensację temperaturową pomiaru wartości pH.
• Alarmy stacji - brak przepływu wody, maksymalny czas dozowania (regulacji), dolny/górny wartości pomiarowych, poziom cieczy w pojemnikach oraz alarm sondy pH, redoksu i chloru (awaria elektrod).
• Podświetlenie naczyń pomiarowych niebieskimi diodami umożliwia obsługę nawet w warunkach słabego oświetlenia.
• Filtr wody pomiarowej o zdolności oczyszczania 60 μm zapobiega zanieczyszczeniu elektrody

Dane techniczne regulatora:

• Typ: LDPRC
• Rodzaj regulatora: proporcjonalny długości lub częstotliwości impulsów dozujących lub dwupołożeniowy On/Off
• Zasilanie: 190 - 265 V, 50/60 Hz
• Pobór mocy: 25 W
• Bezpiecznik: regulatora T 3,15 A, pomp T 6,3 A
• Wyjścia pomp dozujących: przekaźnikowe 5A - 230VAC z modulacją długości impulsów dozujących oraz styki beznapięciowe z modulacją częstotliwości impulsów dozujących
• Wskazania: podświetlany wyświetlacz LCD
• Rodzaje alarmów: brak przepływu wody, maksymalny czas dozowania, awaria elektrody oraz niski poziom cieczy w pojemnikach z korektorem pH i chlorem
• Temperatura otoczenia: -100 do +500 C przy wilgotności względnej 0% – 95%
• Wymiary regulatora: 215 x 230 x 125 mm (szerokość x wysokość x głębokość)
• Wymiary stacji: 430 x 470 x 155 mm (szerokość x wysokość x głębokość)
• Klasa ochrony: IP 65



Dane techniczne układu pomiarowego pH:

• Typ naczynia pomiarowego: PEF2 z czujnikiem przepływu, rotametrem i kurkiem probierczym
• Materiał: akryl
• Przewód wody pomiarowej: PE 6 x 8 mm
• Maksymalne ciśnienie: 7 bar
• Przepływ wody pomiarowej: 40 – 50 l/godz regulowany przy pomocy rotametru
• Kontrola przepływu: czujnik przepływu SEPR z diodą, dodatkowa blokada Stand-by z zasilania pompy obiegowej, czujnika ciśnienia lub innego urządzenia
• Typ elektrody pH: EPHS - epoksydowa prętowa o średnicy 12 mm
• Zakres pomiaru: 0 – 14 pH
• Dokładność odczytu: 0,01 pH
• Kalibracja: metoda jedno lub dwupunktowa
• Parametry regulacji: przy regulacji proporcjonalnej - wartość zadana i zakres proporcjonalności, przy regulacji On/Off – wartości zadane górna i dolna
• Podłączenie elektrody: złącze BNC z przewodem 0,8 m

Dane techniczne układu pomiarowego wolnego chloru:

• Typ naczynia pomiarowego: ECL4N z amperometryczną, bezobsługową i samoczyszcząca sondą chloru z elektrodami Pt - Cu lub Pt - Ag do słonej wody (ECL5N)
• Materiał: akryl
• Przewód wody pomiarowej: PE 6 x 8 mm
• Maksymalne ciśnienie: 7 bar
• Przepływ wody pomiarowej: 40 – 50 l/godz
• Typ elektrody Pt: ELE/P
• Typ elektrody Cu: ELE/R - do słodkiej wody
• Typ elektrody Ag: ELE/A – do słonej wody
• Zakres pomiaru: 0 – 10 mg/l (ppm)
• Dokładność odczytu: 0,01 mg/l
• Wymagane pH wody: 6 – 8 pH
• Kalibracja: metoda jedno lub dwupunktowa
• Parametry regulacji: przy regulacji proporcjonalnej - wartość zadana i zakres proporcjonalności, przy regulacji On/Off – wartości zadane górna i dolna

Dane techniczne układu pomiarowego potencjału redoks:

• Typ naczynia pomiarowego: jak dla układu pH
• Typ elektrody redoks: ERHS - epoksydowa prętowa o średnicy 12 mm
• Maksymalne ciśnienie: 7 bar
• Zakres pomiaru: 0 – 1000 mV
• Dokładność odczytu: 1 mV
• Kalibracja: metoda jednopunktowa
• Podłączenie elektrody: złącze BNC z przewodem 0,8 m
• Dane techniczne układu pomiarowego temperatury
• Typ czujnika temperatury: ETEPT - PT100
• Maksymalne ciśnienie: 7 bar
• Zakres pomiaru: 00 – 1000 C
• Dokładność odczytu: 0,10 C
• Kalibracja: metoda jednopunktowa
• Materiał korpusu: PVDF
• Gwint przyłącza: ½”

Każda stacja dostarczana jest w kartonie zawierającym wszystkie materiały potrzebne do montażu stacji: stacja, elektroda pH i redoks, płyny pH 7,0 i pH 4,0 oraz 650 mV, płyn do czyszczenia elektrod, zawory kulowe 1/2” (2 szt) i kurek 1/4”’ do podłączenia wody pomiarowej, przewody wody pomiarowej z PE 6x8 mm (2x2 m), bezpieczniki zapasowe regulatora (2 szt), kołki mocujące (4 szt), instrukcja obsługi.
