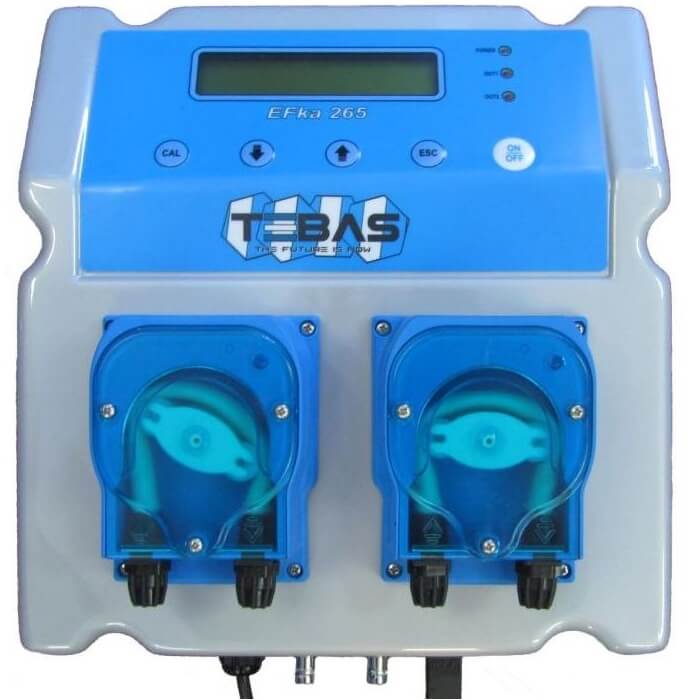

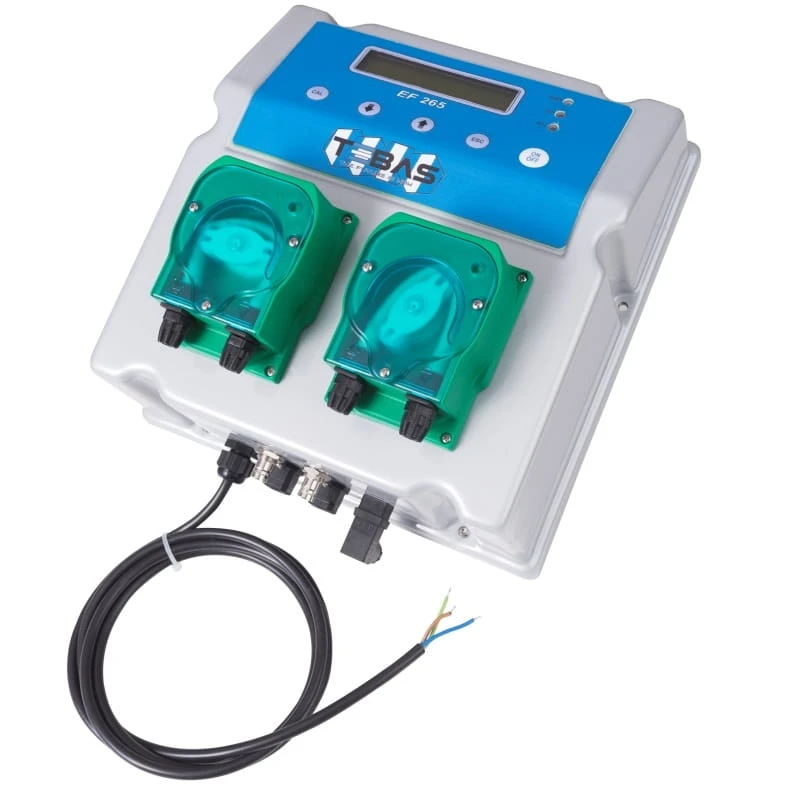

Automat Basenowy Efka 265 Economic Ph Rx

Automat basenowy dozujący Tebas-Economic model EFka265, z pomiarem pH i chloru Redox, dozowanie przez ciche pompy wężykowe, elektrody pomiarowe pH i Redox montowane na rurociągach.

CECHY PRODUKTU:

• Kompaktowy system łatwy w montażu i obsłudze
• Monitorowanie oraz kontrolowanie pH i poziomu potencjału Redox w basenie
• Urządzenie wyposażone jest w kontroler cyfrowy, pracujący zgodnie z ustawionymi parametrami progowymi
• Posiada dwie perystaltyczne pompki 4l/h, elektrody pH i Redox ze złączem BNC i uchwyty

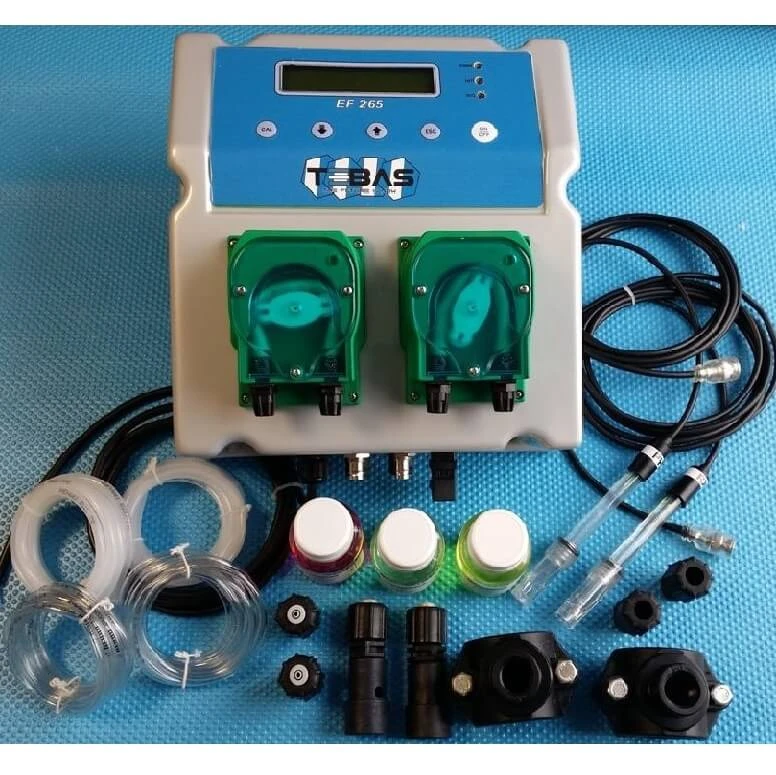

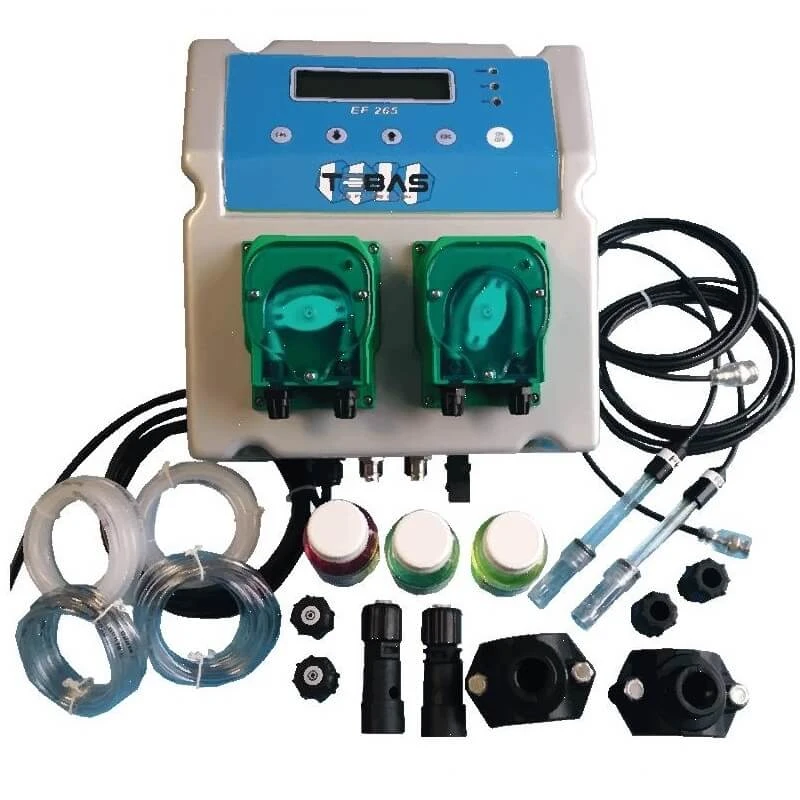

WYPOSAŻENIE:

• Dwa uchwyty elektrod z zaciskiem DN50 do bezposredniej instalacji elektrod
• Elektroda Redox z czujnikiem platynowym, 2.5 m kablem i złączem BNC , dostępna również tutaj: https://wszystkodobasenow.pl/elektrody-sondy-ph-redox-efka
• Elektroda pH z 2.5 m kablem i złączem BNC, dostępna również tutaj: https://wszystkodobasenow.pl/elektrody-sondy-ph-redox-efka
• Roztwory kalibracyjne pH i Redox, butelki 90 ml (pH4, pH7 i 220 mV)
• Dwa standardowe zestawy do pomp perystaltycznych, zawierające:
- nypel ssący i zawór wtryskowy GZ¹/₂”
- przezroczysty wężyk PCW, 4x6 do ssania, 2 metry
- półsztywny wężyk PE, 4x6 do dozowania, 2 metry
• Śruby i zatyczki do instalacji w ścianie
• Instrukcja obsługi (również w zakładce Pliki Do Pobrania)

PARAMETRY:

• Wejścia pH/ Redox: dostępne na złączach BNC, impedancja wejściowa > 10^12 Ω
• Zakres wartości pH: 0.00 do 14.00, Redox: 0 do 1000 mV, 0 do 100°C (opcjonalnie)
• Dokładność: lepsza niż 1% na pełnej skali
• Powtarzalność: lepsza niż 0,2% na pełnej skali
• Konfiguracja: dwa poziomy konfiguracji (standardowy i zaawansowany)
• Wejścia LEV: dwa niezależne wejścia dla czujników poziomu, dostępne na złączach, akceptuje styk SPDT 5 V/ 5 mA
• Wejście FLOW: jedno wejście, które może być użyte do podłączenia zarówno stycznika pompy filtra lub czujnika przepływu (styk SPDT 5V/ 5 mA)
• Port szeregowy: RS232, dostępny na zewnętrznym złączu (opcjonalnie)
• Wyjście przekaźnikowe: NO/NC, konfigurowalny styk dla ostrzegania (opcjonalnie)
• Wyświetlacz: duży alfanumeryczny, dwurzędowy (x 16 znaków), LCD, z podświetleniem
• Pompy dozujące: przepływ 4 l/h, ciśnienie: 1 bar

Materiały użyte w urządzeniu:

• PP wzmocnione włóknem szklanym - głowica pompy i złączki,
• Santopren (silikon na życzenie) - rurki wewnętrzne,
• PBT - uchwyt rolki, Delrin (posiada naturalną smarowność) -  rolki.
• Maks. wysokość ssania: 1,5 m
• Zasilanie standardowe 230V~, 50 Hz (inne wersje na życzenie); 20W
• Bezpiecznik F1A 5x20 (230V~)

Otoczenie pracy:
temperatura przechowywania: 20 do 60 °C
temperatura pracy: 10 do 40 °C
RH maks. 90% bez kondensacji

Obudowa: samogasnące tworzywo sztuczne z panelem przednim z poliestru
Instalacja: naścienna przy użyciu dostarczanych śrub i zatyczek
Zabezpieczenie: IP - 65
Wymiary 290 x 280 x 175 mm
Waga: ok. 4 kg

Dodatki opcjonalne i części zamienne:

• Obejma na rurę 50 mm GW ½" elektroda pH dla montażu wtrysków chemii (potrzebne 2 szt.) 656350
• Czujnik przepływu 14040 https://wszystkodobasenow.pl/czujnik-przeplywu-na-rure
• Lanca ssąca 416694
• Wężyk pompy 96000130
• Element dozujący gwint ½ cala 416632






Czym się różnią EFka 265 od EFka 270?

• EFka 265 ma elektrody montowane w obejmy narurowe - tanie rozwiązanie, ale trzeba wymieniać elektrody raz na rok lub 2 lata gdyż szybkość strumienia wody w rurociągach i niesione drobiny piasku itp, powoli ścierają szklaną elektrodę (zależy to od intensywności pracy urządzenia.
• EFka 270 ma elektrody montowane w komorze pomiarowej (celka pomiarowa), gdzie dławikiem szybkość przepływu jest możliwa do regulacji i znacznie niższa niż w głównym rurociągu. Elektrody zamontowane w celce, kalibrowane i konserwowane (opisane w instrukcji), pracują nawet do 6-10 lat.

PAMIĘTAJ: że do prawidłowego działania urządzenia , temperatura wody w basenie musi mieć STAŁĄ wartość !!! Wszystkie zmiany poziomu temperatury wody wynikające np. z tego że jest zadaszenie, ale powierzchnia lustra wody nie została przykryta folią lub roletą, ŹLE wpływają na funkcjonowanie EFka 265, ale też innych elementów w basenie.

Przykładowy schemat instalacji automatyki basenowej:
